Phân tích số lượng và các loại trong khung xe điện

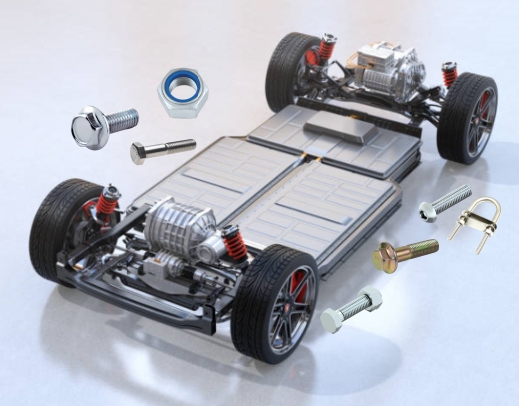

Khung gầm xe điện điển hình (EV) yêu cầu 300 Chốt , tùy thuộc vào loại xe (ví dụ: Sedan nhỏ gọn so với SUV hạng trung) và độ phức tạp thiết kế. Dưới đây là sự phân chia chi tiết của các thành phần chính và các loại/số lượng của chúng:

1. Kết nối Subframe với cơ thể

Số lượng : 80 ốc vít
Các loại chính :
- Bu lông mặt bích cường độ cao (ISO 4162) : M10THER M14, Lớp 10.9, cho các kết nối thân hình phụ cứng (ví dụ: Tesla Model 3 sử dụng 92 bu lông).
- Tự khóa hạt (DIN 985) : Kết hợp với bu lông mặt bích để ngăn chặn sự lỏng lẻo.
- Đinh tán cấu trúc (EN 15048) : Kết nối hạng nhẹ nhôm (~ 15% tổng số).

2. Hệ thống treo

Số lượng : 120 Chốt 80180
Các thành phần quan trọng :
- Kiểm soát các khớp tay-ra-knuckle : Bu lông M12 Mu1 M16 (ISO 4017 Lớp 10.9), ~ 30 Lỗi40 mỗi bên.
- Núi hấp thụ sốc : M10 Bu lông có độ bền cao;
- Ống Ổn định : Bu lông bằng thép không gỉ M8 (A2-70), lớp phủ chống ăn mòn.

3. Gắn khung pin vào khung

Số lượng : 60 Chốt
Loại :
- Bu lông gói pin (ISO 7380) : Hợp kim Titan M10 M10 hoặc thép mạ kẽm, cường độ kéo ≥1.000 MPa (ví dụ: pin Blade BYD sử dụng 78 bu lông).
- Các đai ốc khóa nylon-chenter (JIS B 1181) : Ngăn ngừa dịch chuyển do rung.

4. Hệ thống phanh

Số lượng : 40 Chốt
Các ứng dụng chính :
- Bu lông lắp caliper (ASME B18.2.3.9M) : M8, M10, lớp 12.9, 4 mỗi caliper.
- Phanh rôto định vị ghim (DIN 7) : Dung sai chính xác (± 0,02mm) để ngăn ngừa hao mòn không đều.

5. Lắp ráp động cơ và bộ giảm tốc

Số lượng : 50 Chốt 8080
Ốc vít cốt lõi :
- Bu lông mặt bích động cơ (ISO 4014) : M12, M14, Lớp 10.9, Lớp phủ dacromet (chịu nhiệt ≥300 ° C).
- Bu lông nhà ở giảm (DIN 6914) : M10, M12, dung sai mô -men xoắn trước ± 3%.

6. Các thành phần phụ trợ (đường ống/hệ thống dây điện)

Số lượng : 30 Chốt
Loại :
- U-Bolts (GB/T 880) : Bảo mật dây điện và dây làm mát điện áp cao.
- Kẹp nhựa : Lắp ráp nhanh cho các bộ phận phi cấu trúc (~ 20% tổng số).

Thành phần	Số lượng dây buộc	Tiêu chuẩn cốt lõi	Yêu cầu vật liệu/quy trình
Khung phụ cho cơ thể	80 trận120	ISO 4162, DIN 985	Lớp 10,9 Thép, lớp phủ dacromet
Đình chỉ	120 bóng180	ISO 4017, DIN 6798	Thép không gỉ A2-70, xịt muối ≥720h
Khung pin	60 trận100	ISO 7380, JIS B 1181	Thép mạ tatan/kẽm, kéo ≥1.000 MPa
Hệ thống phanh	40 trận60	Asme B18.2.3.9m, DIN 7	Thép 12.9, phốt phát
Động cơ lái	50 trận80	ISO 4014, DIN 6914	Dacromet nhiệt độ cao, mô-men xoắn ± 3%
Các thành phần phụ trợ	30 trận50	GB/T 880, clip nhựa	304 Thép không gỉ/Nhựa Kỹ thuật PA66
