Trong thiết kế phức tạp và sản xuất các phương tiện hiện đại, trong khi sự chú ý thường tập trung vào các thành phần chính, độ tin cậy và hiệu suất của vô số bộ phận nhỏ hơn cũng quan trọng như nhau. Chốt chính xác, thường không nhìn thấy, là linchpin của an toàn, độ bền và lắp ráp hiệu quả.

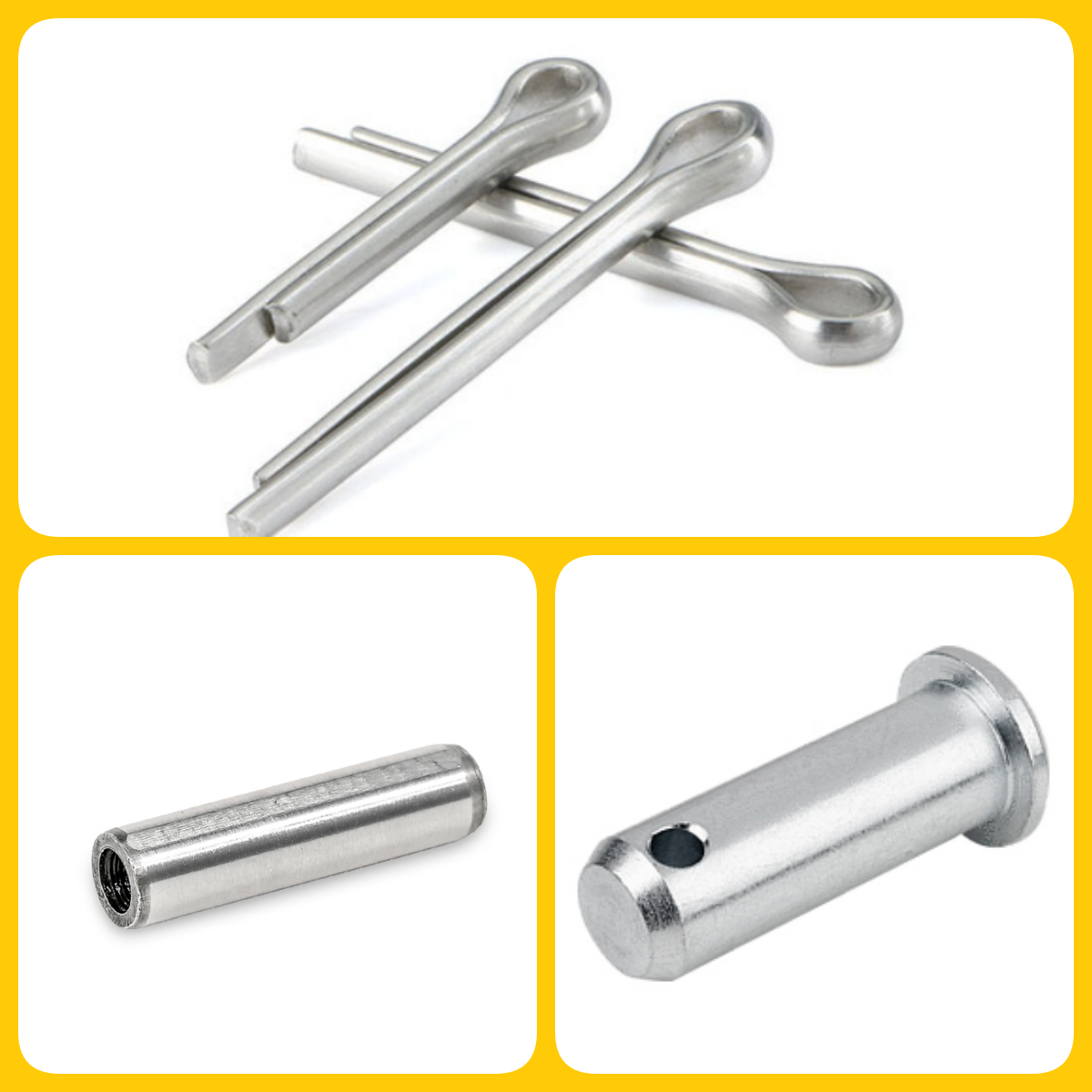

Tại các bộ phận tự động của Zhejiang Zhongrui, chúng tôi chuyên cung cấp các giải pháp buộc chặt chất lượng cao, tiêu chuẩn hóa mà ngành công nghiệp ô tô toàn cầu dựa vào. Ngày nay, chúng tôi khám phá ba loại chân cơ bản - các chân song song với chỉ nội bộ, chân của Clevis với đầu và chân tách - làm nổi bật vai trò cụ thể của chúng, lợi thế chính và tầm quan trọng của các tiêu chuẩn quốc tế như GB/T, DIN, ISO và JIS đối với tích hợp tự động.
Hiểu các thành phần quan trọng này là chìa khóa cho các kỹ sư ô tô, nhà thiết kế, chuyên gia mua sắm và các chuyên gia sản xuất phấn đấu cho sự xuất sắc.
1. Các chân song song với chỉ nội bộ: Liên kết chính xác với việc dễ bảo trì
Độ chính xác là tối quan trọng trong nhiều bộ phận phụ ô tô, đặc biệt là nơi các thành phần phải được đặt chính xác so với nhau. Các chân song song với luồng bên trong được thiết kế dành riêng cho mục đích này, cung cấp căn chỉnh chính xác và sự phù hợp can thiệp an toàn.
Chúng là gì: Những chân hình trụ rắn này có đường kính được kiểm soát cao cho sự phù hợp với các lỗ khoan chính xác. Một tính năng phân biệt quan trọng là luồng bên trong ở một đầu, được thiết kế để chấp nhận một ốc vít kéo.
Tại sao chúng quan trọng trong ô tô:
Định vị chính xác: Quan trọng cho chức năng của các bộ phận giao phối. Ví dụ, trong việc truyền, sự liên kết chính xác của bánh răng và trục là điều cần thiết để truyền năng lượng trơn tru và ngăn ngừa hao mòn sớm.
Phù hợp với nhiễu an toàn: Cung cấp một khớp mạnh có khả năng chịu được rung động và lực cắt vốn có trong hoạt động của xe.
Bảo trì hợp lý: Chủ đề nội bộ là một lợi thế đáng kể. Khi các thành phần cần tháo rời để bảo trì hoặc sửa chữa, có thể chèn một vít kéo vào luồng, cho phép chiết pin được trích xuất mà không làm hỏng vật liệu xung quanh hoặc chính pin. Điều này làm giảm thời gian chết và đơn giản hóa các quy trình lắp ráp/tháo gỡ phức tạp trong môi trường sản xuất và dịch vụ.
Ưu điểm chính cho các ứng dụng ô tô:
Độ chính xác được đảm bảo: Được sản xuất cho dung sai chặt chẽ (ví dụ: theo DIN 7979 hoặc ISO 8735), đảm bảo sự liên kết đáng tin cậy và có thể lặp lại.
Tạo điều kiện cho việc tháo gỡ: Chủ đề bên trong đơn giản hóa đáng kể việc chiết xuất so với các chân rắn, giảm thiểu thiệt hại tiềm tàng.
Hiệu suất bền: Thường được làm từ thép cứng, cung cấp độ bền cắt cao và khả năng chống mài mòn.
Vật liệu đa năng: Thích hợp để tham gia các bộ phận được làm từ các vật liệu ô tô phổ biến như thép, hợp kim nhôm và vật liệu tổng hợp nhất định.
Ứng dụng ô tô lý tưởng:
Lắp ráp truyền tải: định vị trục, vòng bi và các thành phần nhà ở.
Căn chỉnh khối động cơ: Định vị đầu xi lanh hoặc đa tạp.
Đồ đạc sản xuất: Đảm bảo thiết lập chính xác cho các quy trình hàn hoặc gia công.
Die & Mold Alignment: Duy trì độ chính xác trong việc dập hoặc phun thiết bị ép.
Tiêu chuẩn hóa & khả năng thay thế: Các chân này được xác định bởi các tiêu chuẩn khác nhau: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. Sự tương đương được ghi nhận trong các tiêu chuẩn như GB/T 120.2 và ISO 8735 là rất quan trọng. Mặc dù các chi tiết và vật liệu kích thước có thể thay đổi một chút trên tất cả các tiêu chuẩn được liệt kê, khái niệm cốt lõi của một pin song song chính xác với một luồng bên trong để trích xuất là nhất quán. Hiểu các tiêu chuẩn này giúp các nhà sản xuất ô tô có nguồn tương đương, các chân chất lượng cao từ các nhà cung cấp toàn cầu khác nhau, đảm bảo hiệu suất đáng tin cậy bất kể nguồn gốc sản xuất cụ thể (cung cấp loại vật liệu và lớp dung sai đáp ứng yêu cầu ứng dụng).
2. Các chân Clevis có đầu: Kích hoạt xoay vòng và liên kết trong các hệ thống ô tô
Nhiều hệ thống ô tô dựa vào các thành phần xoay vòng hoặc khớp nối, từ các liên kết lái đến lắp ráp bàn đạp. Các chân của Clevis có đầu là ốc vít nền tảng để tạo ra các điểm bản lề quan trọng này.
Những gì chúng là: các chân của Clevis là các chân hình trụ không có trọng lượng có đầu ở một đầu và một hoặc nhiều lỗ ở đầu kia, được thiết kế để đưa vào thông qua một ống kính (một khớp hình chữ U với các lỗ ở hai đầu) và được bảo vệ, thường là bằng pin phân tách hoặc pin cotter. Đầu cung cấp một bề mặt ổ trục và ngăn chốt hoàn toàn qua lắp ráp.
Tại sao chúng quan trọng trong ô tô:
Điểm trục đáng tin cậy: Họ tạo ra một trục ma sát thấp, an toàn cho chuyển động quay giữa các thành phần.
Đáp ứng sai lệch góc: Thiết kế vốn dĩ cho phép một số mức độ chuyển động góc, cần thiết trong các mối liên kết di chuyển qua các cung hoặc trải nghiệm sai lệch nhẹ trong quá trình hoạt động.
Vòng bi tải: Được thiết kế chủ yếu để xử lý các lực cắt (lực vuông góc với trục của pin).
Lắp ráp/tháo gỡ đơn giản: Thiết kế đầu và phương pháp bảo mật (pin phân chia) tạo điều kiện lắp đặt và loại bỏ tương đối nhanh để bảo trì hoặc điều chỉnh.
Ưu điểm chính cho các ứng dụng ô tô:
Liên kết mạnh mẽ: Cung cấp một kết nối mạnh mẽ cho các thành phần xoay vòng trong các hệ thống trải qua tải động động.
Các lựa chọn bảo vệ ăn mòn: Có sẵn trong các vật liệu như thép không gỉ hoặc với các lớp hoàn thiện như mạ kẽm hoặc dacromet, rất quan trọng để chống lại sự suy giảm môi trường (độ ẩm, muối, hóa chất), kéo dài tuổi thọ và đảm bảo độ tin cậy.
Thiết kế được tiêu chuẩn hóa: Được xác định bởi các tiêu chuẩn như DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2m, đảm bảo tính nhất quán và khả năng tương thích với các bộ trang trí tiêu chuẩn.
Dễ bảo trì: Thiết kế đầu và các phương pháp bảo mật phổ biến cho phép kiểm tra, bôi trơn hoặc thay thế đơn giản.
Ứng dụng ô tô lý tưởng:
Hệ thống lái: Kết thúc thanh, cánh tay lái.
Hệ thống phanh: Liên kết bàn đạp, một số pivots caliper (xác minh xếp hạng tải).
Liên kết treo: Kết nối các cánh tay và thanh khác nhau (xác minh xếp hạng tải).
Cơ chế truyền động: Chốt cửa, phát hành mui xe/thân cây, liên kết bướm ga.
Hộp bàn đạp: phanh, ly hợp và chân ga bàn đạp pivots.
Cơ chế chỗ ngồi: Bộ điều chỉnh và bản lề.
Tiêu chuẩn hóa & khả năng thay thế: Các chân của Clevis được xác định theo nhiều tiêu chuẩn bao gồm GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2M. Mặc dù ISO 2341 thường được coi là đối tác quốc tế trực tiếp với DIN 1444 và GB/T 882 (Mẫu B), các biến thể trong các lớp vật liệu (ví dụ, các lớp sở hữu SAE so với ISO), dung sai (cấp sản phẩm A/B) và các kích thước cụ thể tồn tại theo các tiêu chuẩn. Tuy nhiên, việc hiểu các tiêu chuẩn này cho phép các nhà sản xuất ô tô chọn các chân đáp ứng các yêu cầu về độ bền và kích thước cần thiết, tạo điều kiện tìm nguồn cung ứng linh hoạt từ các nhà cung cấp toàn cầu trong khi đảm bảo hiệu suất trong các ứng dụng liên kết.
3. Chia chân (ghim cotter): Khóa đơn giản, đáng tin cậy chống lại nới lỏng
Thường được sử dụng cùng với các chân của Clevis, đai ốc lâu đài hoặc các đai ốc có rãnh, các chân phân tách (thường được gọi là các chân Cotter ở Bắc Mỹ) là một thiết bị khóa cơ học cơ bản nhưng hiệu quả đặc biệt.
Những gì chúng là: Chia chân là các chân kim loại bán cứng với đầu ở một đầu và phân tách theo chiều dọc, cho phép hai nửa được phân tách sau khi chèn.
Tại sao chúng quan trọng trong ô tô:
Cơ chế khóa tích cực: Chúng hoạt động như một rào cản vật lý, ngăn chặn các ốc vít khác (như các loại đai ốc) hoặc ghim (như ghim clevis) lùi ra do rung, xoay hoặc lực bên ngoài.
Sao lưu quan trọng về an toàn: Trong các ứng dụng như đảm bảo các hạt lâu đài trên vòng bi bánh xe hoặc các liên kết quan trọng, pin phân chia là một dự phòng an toàn quan trọng, ngăn ngừa thất bại thảm hại nếu dây buộc chính lỏng lẻo.
Kiểm tra trực quan nhanh: Cho dù một chốt chia được cài đặt đúng và các đầu được trải đều có thể dễ dàng kiểm tra trong quá trình kiểm tra thông thường.
Giải pháp kinh tế: Một quy trình thiết kế và sản xuất đơn giản làm cho chúng trở thành một phương pháp khóa rất hiệu quả về chi phí.
Ưu điểm chính cho các ứng dụng ô tô:
Đáng tin cậy chống lo lắng: Cung cấp một khóa cơ học đơn giản cần thiết trong môi trường ô tô có độ rung cao.
Cài đặt thủ công dễ dàng: Yêu cầu các công cụ tối thiểu (kìm hoặc búa) và không có kỹ năng đặc biệt.
Khả năng ứng dụng rộng: Được sử dụng trên một loạt các đường kính để đảm bảo các kích thước khác nhau của các đai ốc, bu lông và chân.
Tùy chọn kháng ăn mòn: Có sẵn trong các vật liệu như thép mạ kẽm (tiêu chuẩn cho hiệu quả chi phí và bảo vệ cơ bản) hoặc thép không gỉ để tăng cường độ bền ở các khu vực tiếp xúc.
Tuân thủ các tiêu chuẩn: Được sản xuất theo thông số kỹ thuật như DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, đảm bảo chất lượng vật liệu và tính nhất quán kích thước để phù hợp và chức năng. ISO 1234 và DIN 94 được coi là tương đương với GB/T 91.
Ứng dụng ô tô lý tưởng:
Đảm bảo đai ốc lâu đài: Trên vòng bi bánh xe, trục và các thành phần treo.
Khóa chân Clekis: Trong tay lái, hệ thống treo và liên kết phanh.
Nối hạt buộc: Trong các thành phần hệ thống truyền động.
Đảm bảo ghim và ốc vít: Trong các cánh tay điều khiển khác nhau, thanh buộc và các thành phần khung gầm nơi cần khóa đơn giản.
Tiêu chuẩn hóa & khả năng thay thế: Các chân phân tách được tiêu chuẩn hóa cao trên toàn cầu, được xác định bởi các tiêu chuẩn như GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. Sự tương đương mạnh mẽ giữa GB/T 91, ISO 1234 và DIN 94 đảm bảo rằng các nhà sản xuất ô tô có thể cung cấp một cách đáng tin cậy các chân phân chia có thể thay thế từ các nhà cung cấp trên toàn thế giới, đảm bảo chất lượng nhất quán và phù hợp với các nhiệm vụ khóa quan trọng an toàn. Các tiêu chuẩn khác nhau có thể chỉ định các vật liệu hoặc hoàn thiện hơi khác nhau, nhưng chức năng cốt lõi và chuỗi kích thước phần lớn được liên kết theo các dạng tương đương của chúng.
Bộ phận ô tô tự động của Zhejiang
Tại các bộ phận tự động của Zhejiang Zhongrui, chúng tôi hiểu các vai trò quan trọng mà các chân có vẻ đơn giản này đóng vai trò trong độ tin cậy và an toàn của các tổ hợp ô tô. Là một nhà sản xuất được chứng nhận IATF 16949, chúng tôi cam kết sản xuất các chân song song chất lượng cao với chỉ nội bộ, ghim Clevis với đầu, chân tách và một loạt các ốc vít ô tô khác đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt, bao gồm GB/T, DIN, ISO, JIS và ASME.
Chuyên môn của chúng tôi về sản xuất chính xác, kiểm soát chất lượng nghiêm ngặt và sự hiểu biết sâu sắc về các tương đương tiêu chuẩn quốc tế đảm bảo rằng bạn nhận được các ốc vít đáng tin cậy, có thể thay thế được tối ưu hóa cho hiệu suất trong môi trường ô tô đòi hỏi. Cho dù bạn yêu cầu mã PIN GB/T tiêu chuẩn với ISO tương đương hoặc cần hướng dẫn về việc chọn đúng mã PIN cho một ứng dụng cụ thể, nhóm của chúng tôi đã sẵn sàng hỗ trợ.
Hợp tác với chúng tôi để hợp lý hóa nguồn cung ứng của bạn, tăng cường khả năng phục hồi chuỗi cung ứng của bạn và đảm bảo chất lượng không ngừng của các ốc vít giữ xe của bạn lại với nhau. Tìm hiểu thêm về khả năng của chúng tôi và khám phá phạm vi toàn diện của các giải pháp buộc chặt ô tô. Truy cập trang web của chúng tôi hoặc liên hệ với chúng tôi ngay hôm nay.
